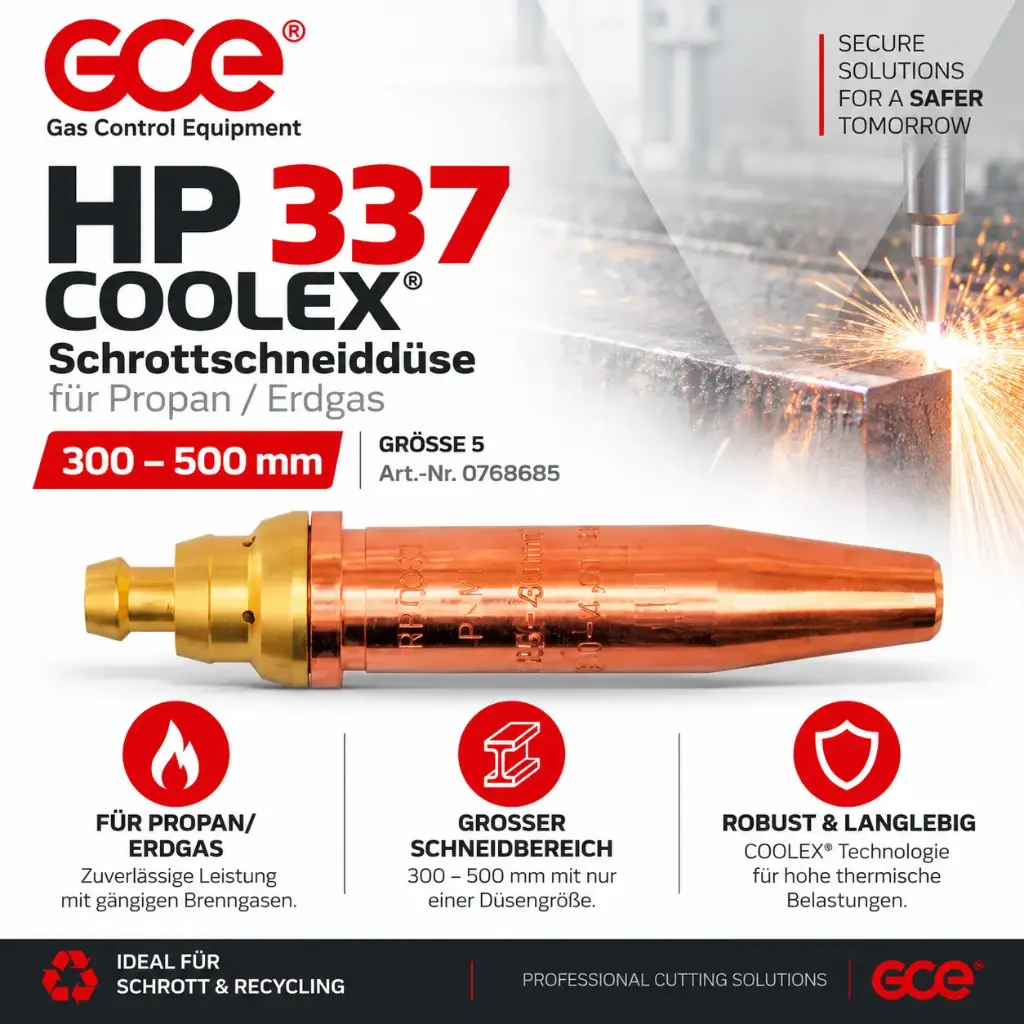

GCE HP 337 COOLEX® 300–500 mm – Schrottschneiddüse für Propan/Erdgas
Die GCE HP 337 COOLEX® Schrottschneiddüse Größe 5 ist eine leistungsstarke Spezialdüse für besonders schwere Schrott-, Abbruch- und Demontagearbeiten. Mit ihrem außergewöhnlich großen Schneidbereich von 300 bis 500 mm ist sie für das autogene Trennen extrem massiver Stahlbauteile konzipiert.
Die Ausführung trägt die GCE Artikelnummer 0768685 und bildet die größte Düsengröße innerhalb der HP-337-COOLEX®-Serie. GCE spezifiziert die HP 337 als gasemischende Handschneiddüse für Propan, zweiteilig ausgeführt mit Messing-Innenteil und Kupfer-Außenteil und der Brennerkategorie I. Die GCE-Unterlagen führen die HP-337-COOLEX®-Serie zudem für Propan/Erdgas.
Extrem großer Schneidbereich von 300 bis 500 mm
Die HP 337 COOLEX® Größe 5 ist für Materialstärken von 300 bis 500 mm vorgesehen und stellt damit die leistungsstärkste beziehungsweise größte Variante der HP-337-Serie dar.
Die komplette Serie ist folgendermaßen abgestuft:
| Größe | GCE Art.-Nr. | Schneidbereich |
| 1 | 0768681 | 3–50 mm |
| 2 | 0768682 | 50–100 mm |
| 3 | 0768683 | 100–200 mm |
| 4 | 0768684 | 200–300 mm |
| 5 | 0768685 | 300–500 mm |
Damit deckt das HP-337-COOLEX®-System Materialstärken von 3 bis 500 mm ab.
COOLEX® – speziell für Schrott und Abbruch
Beim Brennschneiden extrem massiver Stahlteile entstehen hohe thermische Belastungen. Besonders bei langen Schnitten und Schrottarbeiten ist die Schneiddüse intensiver Wärmestrahlung, Funkenflug und heißer Schlacke ausgesetzt.
Genau für solche Einsatzbedingungen wurde die HP 337 COOLEX® entwickelt. GCE beschreibt sie als Spezialdüse für den Schrott- und Abbruchbereich und hebt insbesondere die schnelle Anwärmzeit, den großen Schneidbereich, die Rückschlagunempfindlichkeit und die hohe Standzeit hervor.
Das COOLEX®-System kann laut Hersteller die Düsenstandzeit gegenüber konventionellen Düsen bis auf das Sechsfache erhöhen.
Gasemischendes Düsensystem
Die HP 337 arbeitet mit einem gasemischenden Düsensystem. GCE weist darauf hin, dass dieses System im Vergleich zu Injektorbrennern nur ein sehr kleines Volumen an zündfähigem Gasgemisch enthält.
Die Gemischbohrungen sind so ausgelegt, dass bei einer möglichen Rückzündung die Flamme zum Erlöschen gebracht werden kann. Dadurch erreicht das System laut GCE eine hohe Rückzündsicherheit.
Zweiteilige Konstruktion aus Messing und Kupfer
Die GCE HP 337 COOLEX® ist zweiteilig aufgebaut:
Innenteil: Messing
Außenteil: Kupfer
GCE klassifiziert die Düse außerdem als Torch Category I.
Diese Konstruktion zieht sich durch die komplette HP-337-Serie und ist auf professionelle Handschneidanwendungen ausgelegt.
Für Propan und Erdgas
GCE führt die HP 337 COOLEX® in seinen europäischen Produktunterlagen ausdrücklich als Schneiddüse für Propan und Erdgas. Die Variante 0768685 ist dabei dem Schneidbereich 300–500 mm zugeordnet.
Hoher Sauerstoffbedarf bei 300–500 mm
Die Größe 5 ist für außergewöhnlich massive Werkstücke vorgesehen. Entsprechend hoch ist der benötigte Sauerstoffdurchsatz.
Das GCE-Datenblatt nennt für 0768685:
- Sauerstoffdruck: 12 bar
- Sauerstoffverbrauch: ca. 84,0 m³/h
- Propandruck: 0,1 bar
- Propanverbrauch: ca. 3,0 m³/h
Gerade bei dieser Düsengröße sollte deshalb vor dem Einsatz sichergestellt werden, dass Sauerstoffversorgung, Druckminderer, Schläuche und das gesamte Brennersystem für den erforderlichen Druck und Gasdurchsatz ausgelegt sind.
GESETZLICHE GEWÄHRLEISTUNG Mindestens zwei Jahre gesetzliche Gewährleistung der Vertragsmäßigkeit für Waren, die in der Europäischen Union verkauft werden. Verbraucherinnen und Verbraucher können ihre Rechte im Rahmen des gesetzlichen Gewährleistungsrechts geltend machen, z. B. wenn die Waren nicht der Beschreibung entsprechen, nicht bestimmungsgemäß funktionieren. Verkäufer haften für jede Vertragswidrigkeit, die zum Zeitpunkt der Lieferung der Waren bestand und innerhalb des Zeitraums der gesetzlichen Gewährleistung erkennbar wird. Verkäufer müssen in solchen Fällen Folgendes anbieten: kostenlose Nachbesserung oder kostenlose Ersatzlieferung, in bestimmten Fällen eine Preisminderung oder eine vollständige Erstattung des Kaufpreises. In einigen Ländern gilt ein längerer Zeitraum für die gesetzliche Gewährleistung. Für gebrauchte Waren kann ein kürzerer Zeitraum gelten, jedoch nicht weniger als ein Jahr. Für weitere Informationen zu Ihren Rechten in einem bestimmten Land scannen Sie den nachstehenden QR-Code oder fragen Sie den Verkäufer. europa.eu/youreurope/garantien Was ist zu tun, wenn Sie vertragswidrige Waren erhalten? Melden Sie dem Verkäufer das Problem so bald wie möglich. Legen Sie einen Kaufnachweis vor, z. B. die Quittung, Rechnung oder einen Kontoauszug. Verkäufer und Hersteller können auch gewerbliche Garantien gewähren, die unabhängig von der gesetzlichen Gewährleistung gelten. Diese GARAN-Kennzeichnung zeigt beispielsweise, dass der Hersteller eine gewerbliche Haltbarkeitsgarantie ohne zusätzliche Kosten gewährt, die die gesamte Ware abdeckt. 1 2
Your Europe: gesetzliche Gewährleistungsrechte · Offiziellen Hinweis herunterladen (PDF)
Artikelnummer |
20261481 |
| Modell | passend X511 |
| Schneidbereich | 300-500 mm |
Technische Daten
| Merkmal | Technische Daten |
| Hersteller | GCE |
| Serie | HP 337 COOLEX® |
| Artikelnummer | 0768685 |
| Gruppennummer | 2421 |
| Düsengröße | Größe 5 |
| Produkttyp | Schrottschneiddüse / Brennschneiddüse |
| Schneidbereich | 300–500 mm |
| Brenngas | Propan / Erdgas |
| Schneidverfahren | Autogenes Brennschneiden |
| Anwendung | Handschneiden |
| Mischsystem | Gasemischend |
| Ausführung | Zweiteilig |
| Innenteil | Messing |
| Außenteil | Kupfer |
| Brennerkategorie | Kategorie I |
| Sauerstoffdruck* | 12 bar |
| Propandruck* | 0,1 bar |
| Sauerstoffverbrauch* | ca. 84,0 m³/h |
| Propanverbrauch* | ca. 3,0 m³/h |
| Schneidgeschwindigkeit ** | ca. 100–50 mm/min |
Lieferumfang
- 1 × GCE HP 337 COOLEX® Schrottschneiddüse
- Ausführung:
- GCE Art.-Nr. 0768685
- Größe 5
- Schneidbereich 300–500 mm
- für Propan / Erdgas
- gasemischende Ausführung
- zweiteilige Konstruktion
- Messing-Innenteil
- Kupfer-Außenteil
Produkt Features
- Extrem großer Schneidbereich von 300–500 mm
- Größe 5 – größte Ausführung der HP-337-Serie
- Original GCE Art.-Nr. 0768685
- Für Propan / Erdgas
- Speziell für schwere Schrott- und Abbrucharbeiten entwickelt
- Gasemischendes COOLEX®-System
- Zweiteilige Düsenkonstruktion
- Messing-Innenteil / Kupfer-Außenteil
- Für professionelle autogene Handschneidarbeiten
- Schnelle Anwärmzeit
- Hohe Rückzündsicherheit des gasemischenden Systems
- Für extreme thermische Beanspruchung ausgelegt
- Laut GCE bis zu 6-fach höhere Düsenstandzeit gegenüber konventionellen Düsen
- Ideal für Schrottplätze, Recyclingbetriebe, Stahlwerke und industrielle Demontage
Produkt Features
- Schrottschneiden bei 300–500 mm Materialstärke
- Zerlegen extrem massiver Stahlschrottteile
- Schrottplätze und professionelle Recyclingbetriebe
- Industrielle Schrottaufbereitung
- Zerlegen schwerer Stahlkonstruktionen
- Abbruch massiver Stahlkonstruktionen
- Rückbau großer Industrieanlagen
- Demontage schwerer Maschinen und Produktionsanlagen
- Trennen extrem dicker Stahlplatten
- Zerlegen massiver Maschinenrahmen
- Trennen großer Stahlträger und Konstruktionselemente
- Stahl- und Hüttenwerke
- Schwerindustrie
- Anlagenbau und Anlagenrückbau
- Industrielle Instandhaltung
- Demontage schwerer Anlagenkomponenten
- Mobile Schrottzerlegung
- Arbeiten an oxidierten Stahlteilen
- Schwere autogene Handschneidarbeiten
- Brennschneidarbeiten mit Propan
- Brennschneidarbeiten mit Erdgas
