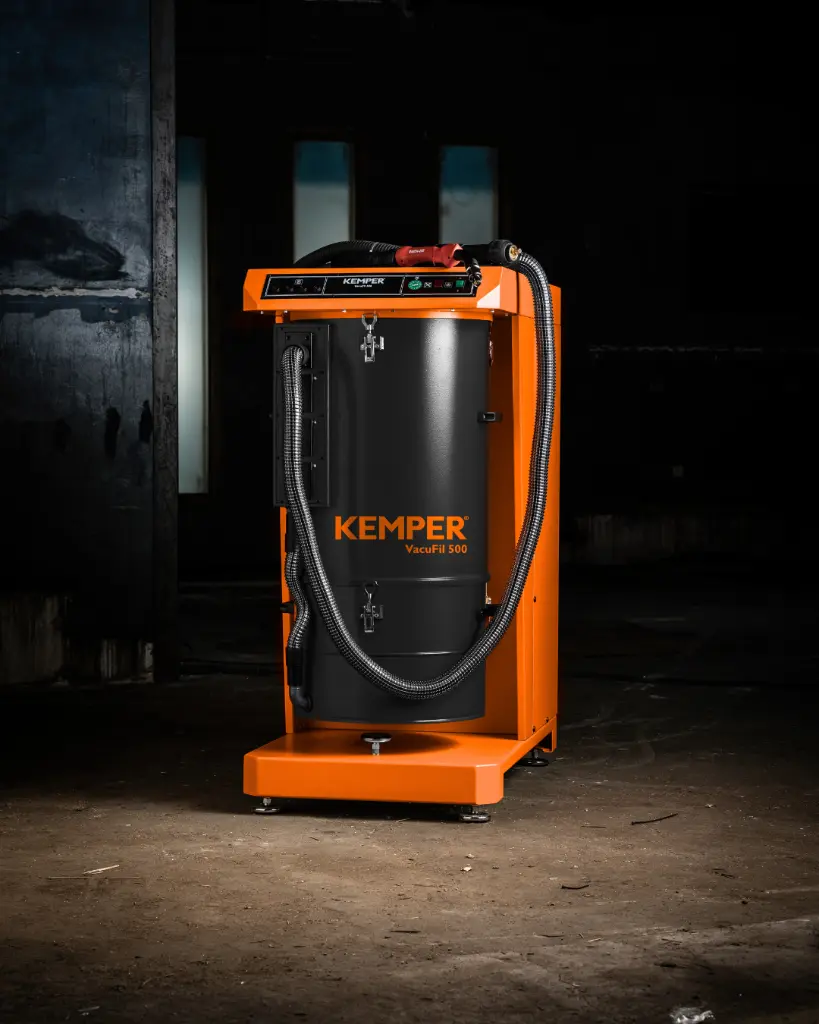

KEMPER VacuFil 500 – Hochvakuum-Schweißrauchabsaugung für bis zu 4 Arbeitsplätze
Die KEMPER VacuFil 500, Art.-Nr. 82756, ist eine leistungsstarke Hochvakuum-Absauganlage für Schweißrauch, die speziell für große Rauch- und Staubmengen sowie den dauerhaften industriellen Einsatz entwickelt wurde. Je nach Anwendung können bis zu vier Arbeitsplätze angeschlossen oder die Anlage in ein zentrales Rohrleitungssystem integriert werden. KEMPER sieht die VacuFil 500 unter anderem für Brennerabsaugung, Roboterabsaugung, Absaugdüsen und Hochvakuum-Absaugarme vor.
Mit einer Absaugleistung von 500 m³/h, einem maximalen Unterdruck von 20.000 Pa und einem robusten 5,5-kW-Seitenkanalverdichter bietet die VacuFil 500 hohe Leistungsreserven für professionelle Schweißarbeitsplätze. Die 10-m²-KemTex® ePTFE-Filterpatrone erreicht einen Abscheidegrad von ≥ 99,9 % und wird während des Betriebs automatisch differenzdruckgesteuert abgereinigt.
Hochvakuumabsaugung für bis zu vier Arbeitsplätze
Die VacuFil 500 wurde für industrielle Anwendungen konzipiert, bei denen eine leistungsfähige Hochvakuumabsaugung an mehreren Arbeitsplätzen benötigt wird.

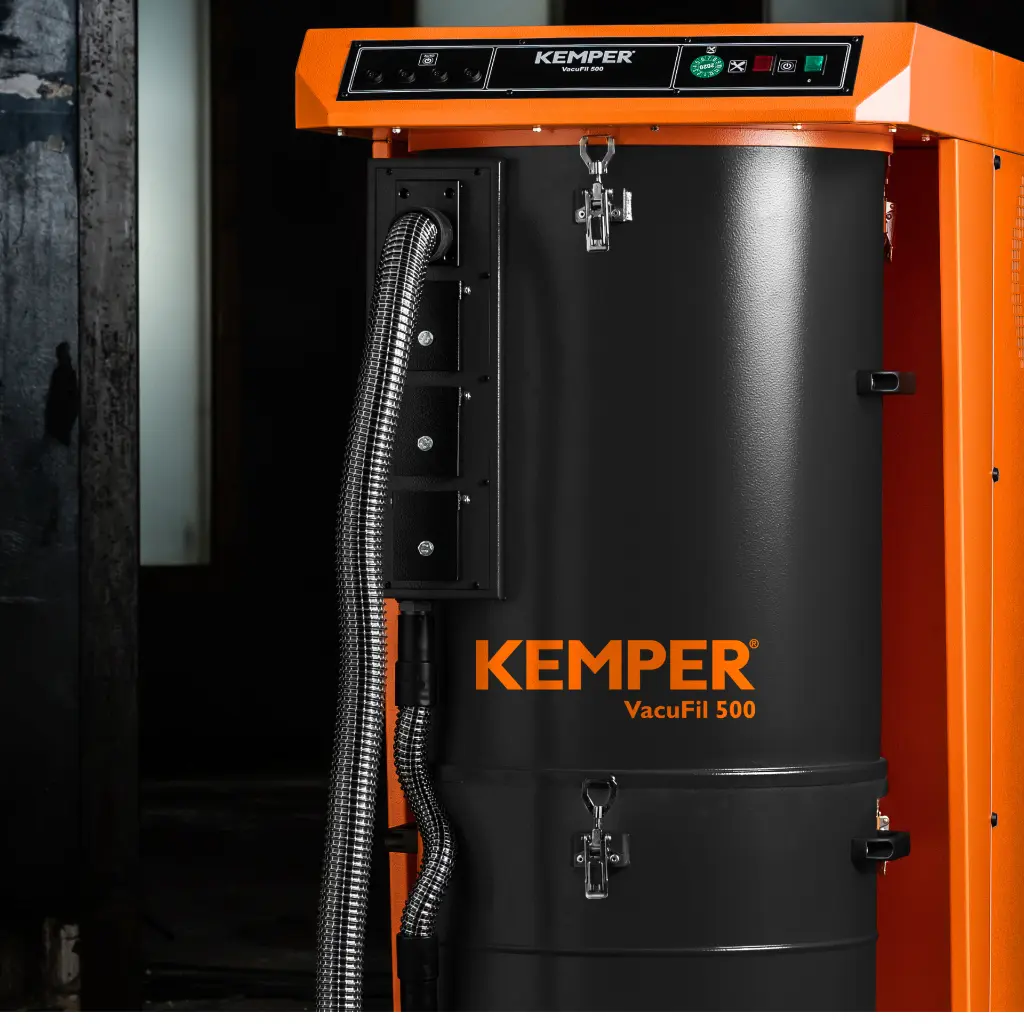

Die Anlage verfügt über vier NW-45-Ansaugstutzen und ermöglicht damit den Anschluss mehrerer Absaugstellen. Zusätzlich steht ein NW-100-Anschluss für Rohrleitungen zur Verfügung. Dadurch kann die VacuFil 500 auch in ein entsprechendes zentrales Absaugsystem eingebunden werden.
Das macht die Anlage besonders interessant für Betriebe mit mehreren Schweißern oder automatisierten Fertigungsbereichen.
500 m³/h Absaugleistung und 20.000 Pa Unterdruck
Der integrierte Seitenkanalverdichter erzeugt den für Hochvakuumanwendungen erforderlichen Unterdruck.
Die VacuFil 500 erreicht:
- 500 m³/h Absaugleistung
- 700 m³/h maximale Ventilatorleistung
- 680 m³/h Turbinenleistung
- bis zu 20.000 Pa Unterdruck
- 5,5 kW Motorleistung
Damit ist das System insbesondere für die punktuelle Erfassung von Schweißrauch über Absaugbrenner, Düsen und andere Hochvakuum-Erfassungselemente ausgelegt.
Automatische Filterabreinigung für den Dauerbetrieb
Ein wesentlicher Vorteil der VacuFil 500 ist die automatische Filterabreinigung.
Der Zustand der Filterpatrone wird überwacht. Abhängig vom Differenzdruck wird die Abreinigung automatisch aktiviert. Die Reinigung erfolgt mit Druckluft über eine Rotationsdüse und kann während des laufenden Betriebs stattfinden. KEMPER hebt deshalb insbesondere den unterbrechungsfreien Dauerbetrieb als Vorteil der Anlage hervor.
Im Gegensatz zu einem klassischen Speicherfilter wird die Filterpatrone somit regelmäßig abgereinigt, wodurch sie für hohe Belastungen und den dauerhaften industriellen Einsatz ausgelegt ist.
10 m² KemTex® ePTFE-Filterpatrone
Im Inneren der VacuFil 500 befindet sich eine KemTex® Filterpatrone mit 10 m² Filterfläche.
Das Filtermedium verfügt über eine ePTFE-Membran, die zur Oberflächenfiltration eingesetzt wird. KEMPER gibt für das Filtersystem einen Abscheidegrad von mindestens 99,9 % und die Staubklasse M an.
Die Oberflächenfiltration unterstützt gleichzeitig die automatische Abreinigung, da abgeschiedene Partikel überwiegend an der Oberfläche des Filtermediums zurückgehalten und anschließend durch die Rotationsdüse abgereinigt werden können.
40-Liter-Staubsammelbehälter
Die bei der Filterabreinigung gelösten Partikel werden in einem integrierten 40-Liter-Staubsammelbehälter gesammelt.
Das große Behältervolumen ist insbesondere für industrielle Anwendungen mit höheren Staub- und Rauchmengen vorteilhaft und reduziert den Aufwand für häufige Entleerungen.
Automatische Volumenstromanpassung
Die Variante 82756 verfügt laut KEMPER-Datenblatt über eine automatische Volumenstromanpassung. Dadurch kann das System die Absaugleistung entsprechend den Betriebsbedingungen regulieren.
Dies ist besonders bei mehreren angeschlossenen Erfassungsstellen interessant, da sich die Anforderungen an das Absaugsystem während des Betriebs verändern können.
Geeignet für Brenner- und Roboterabsaugung
KEMPER nennt für die VacuFil 500 mehrere Möglichkeiten zur Schweißraucherfassung:
- Brennerabsaugung
- Roboterabsaugung
- Absaugung über Schlitz- und Trichterdüsen
- Absaugung über Hochvakuum-Absaugarme
- Anschluss an ein zentrales Rohrleitungssystem
Damit lässt sich das System sowohl an manuellen Schweißarbeitsplätzen als auch in automatisierten Fertigungsprozessen einsetzen.
Geeignete Schweißverfahren und Werkstoffe
Für die VacuFil 500 nennt KEMPER auf der aktuellen Produktseite folgende Verfahren:
- MIG/MAG-Schweißen
- Laseranwendungen
Als geeignete Werkstoffe werden aufgeführt:
- Stahl
- Aluminium
- Edelstahl
100 % Einschaltdauer
Die Betriebsanleitung gibt für die VacuFil 500 eine Einschaltdauer von 100 % an. Zusammen mit der automatischen Filterabreinigung ist die Anlage damit ausdrücklich auf einen kontinuierlichen industriellen Betrieb ausgelegt.
KEMPER nennt als typische Anforderungen große Rauch- und Staubmengen sowie dauerhaften Einsatz.
Druckluftversorgung für die Filterabreinigung
Für die automatische Rotationsdüsen-Abreinigung benötigt die VacuFil 500 eine externe Druckluftversorgung.
Erforderlich sind:
- 5–6 bar Betriebsdruck
- ca. 230 Nl/min Druckluftbedarf
- Druckluftklasse 2:4:2 nach ISO 8573-1
Die externe Druckluftversorgung ist daher bei der Planung des Aufstellortes zu berücksichtigen.
Optionales Zubehör
KEMPER bietet für die VacuFil 500 unter anderem folgendes Zubehör separat an:
- Start-Stopp-Automatik

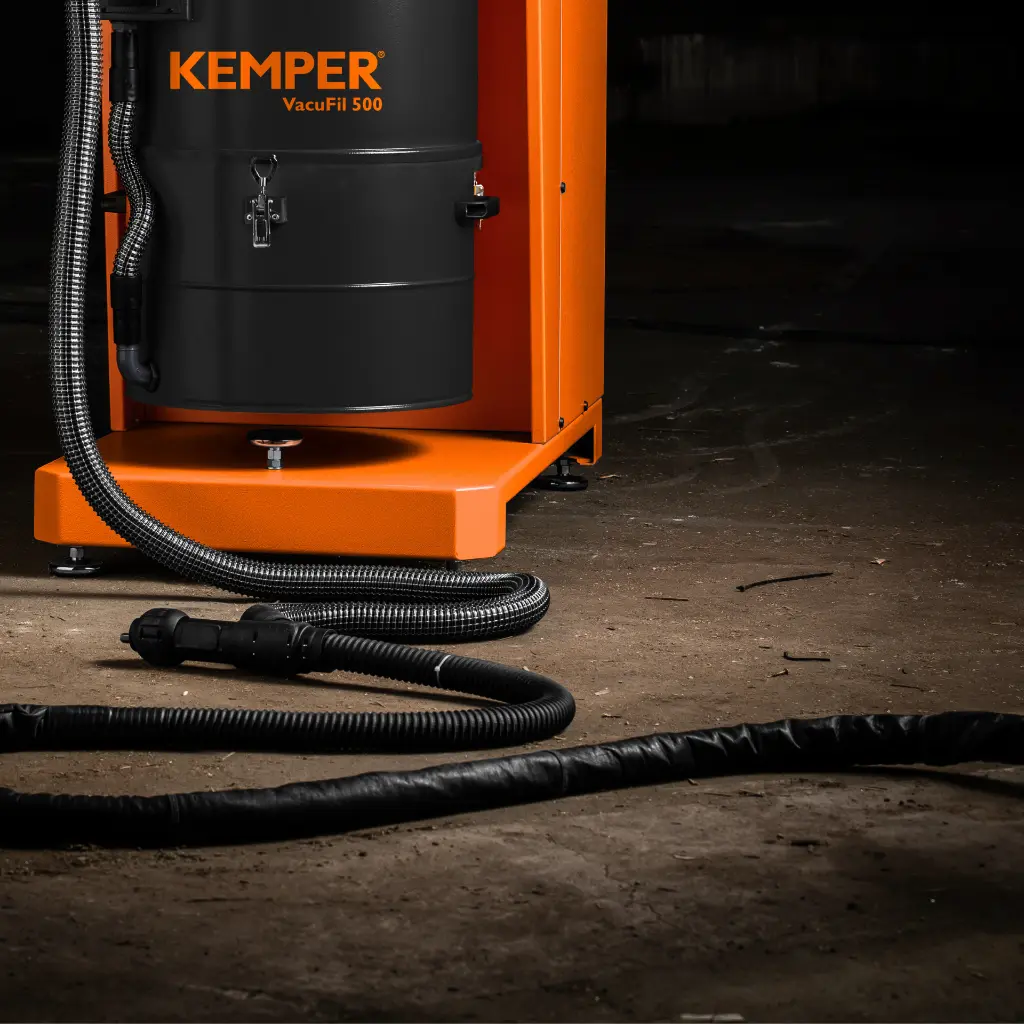

- Hochvakuum-Saugschläuche
- Schlitzdüsen
- Trichterdüsen
- Anschlussstutzen für Schweißbrenner bzw. Schweißpistolen
- Original KEMPER Ersatzfilterpatrone, 10 m²
GESETZLICHE GEWÄHRLEISTUNG Mindestens zwei Jahre gesetzliche Gewährleistung der Vertragsmäßigkeit für Waren, die in der Europäischen Union verkauft werden. Verbraucherinnen und Verbraucher können ihre Rechte im Rahmen des gesetzlichen Gewährleistungsrechts geltend machen, z. B. wenn die Waren nicht der Beschreibung entsprechen, nicht bestimmungsgemäß funktionieren. Verkäufer haften für jede Vertragswidrigkeit, die zum Zeitpunkt der Lieferung der Waren bestand und innerhalb des Zeitraums der gesetzlichen Gewährleistung erkennbar wird. Verkäufer müssen in solchen Fällen Folgendes anbieten: kostenlose Nachbesserung oder kostenlose Ersatzlieferung, in bestimmten Fällen eine Preisminderung oder eine vollständige Erstattung des Kaufpreises. In einigen Ländern gilt ein längerer Zeitraum für die gesetzliche Gewährleistung. Für gebrauchte Waren kann ein kürzerer Zeitraum gelten, jedoch nicht weniger als ein Jahr. Für weitere Informationen zu Ihren Rechten in einem bestimmten Land scannen Sie den nachstehenden QR-Code oder fragen Sie den Verkäufer. europa.eu/youreurope/garantien Was ist zu tun, wenn Sie vertragswidrige Waren erhalten? Melden Sie dem Verkäufer das Problem so bald wie möglich. Legen Sie einen Kaufnachweis vor, z. B. die Quittung, Rechnung oder einen Kontoauszug. Verkäufer und Hersteller können auch gewerbliche Garantien gewähren, die unabhängig von der gesetzlichen Gewährleistung gelten. Diese GARAN-Kennzeichnung zeigt beispielsweise, dass der Hersteller eine gewerbliche Haltbarkeitsgarantie ohne zusätzliche Kosten gewährt, die die gesamte Ware abdeckt. 1 2
Your Europe: gesetzliche Gewährleistungsrechte · Offiziellen Hinweis herunterladen (PDF)
-
Speditionsversand
-
Flexibel finanzieren mit GRENKE
Artikelnummer |
20261471 |
| Hersteller | Kemper |
| Art. Nr. | 82756 |
Technische Daten
| Merkmal | Technische Daten |
| Hersteller | KEMPER |
| Modell | VacuFil 500 |
| Artikelnummer | 82756 / 82 756 |
| Gerätetyp | Hochvakuum-Schweißrauchabsaugung |
| Anzahl Arbeitsplätze | bis zu 4 |
| Einsatz | Dauerhafter Einsatz |
| Filterstufen | 1 |
| Filterverfahren | Abreinigbarer Filter |
| Abreinigungsverfahren | Rotationsdüse |
| Filtertyp | Filterpatrone |
| Filterfläche | 10 m² |
| Filtermaterial | KemTex® ePTFE-Membran |
| Abscheidegrad | ≥ 99,9 % |
| Staubklasse | M |
| Absaugleistung | 500 m³/h |
| Max. Ventilatorleistung | 700 m³/h |
| Turbinenleistung | 680 m³/h |
| Max. Unterdruck | 20.000 Pa |
| Ventilatortyp | Seitenkanalverdichter |
| Motorleistung | 5,5 kW |
| Anschlussspannung | 3 × 400 V / 50 Hz |
| Nennstrom | 12,9 A |
| Einschaltdauer | 100 % |
| Schalldruckpegel | 74 dB(A) |
| Druckluftversorgung | 5–6 bar |
| Druckluftbedarf | 230 Nl/min |
| Druckluftklasse | 2:4:2 nach ISO 8573-1 |
| Staubsammelbehälter | 40 Liter |
| Anschlüsse | 4 × NW 45 + 1 × NW 100 |
| Abmessungen B × T × H | 655 × 1.197 × 1.377 mm |
| Gewicht | 270 kg |
| Zulässige Umgebungstemperatur | −10 bis +40 °C |
Lieferumfang
- 1 × KEMPER VacuFil 500 Hochvakuum-Absauganlage, Art.-Nr. 82756
- integrierter 5,5-kW-Seitenkanalverdichter
- 1 × KemTex® ePTFE-Filterpatrone mit 10 m² Filterfläche
- automatische, differenzdruckgesteuerte Filterabreinigung
- integriertes Rotationsdüsen-Abreinigungssystem
- integrierte Filterüberwachung
- 1 × 40-Liter-Staubsammelbehälter
- 4 × NW 45 Ansaugstutzen
- 1 × NW 100 Anschluss für Rohrleitungssysteme
- automatische Volumenstromanpassung
- Saugschläuche, Absaugdüsen, Start-Stopp-Automatik und Anschlussstutzen für Schweißbrenner werden von KEMPER als Zusatzausstattung beziehungsweise Zubehör aufgeführt und gehören daher nicht pauschal zum Grundgerät.
Produkt Features
- Bis zu 4 Arbeitsplätze anschließbar
- 500 m³/h Absaugleistung
- Maximal 20.000 Pa Unterdruck
- Leistungsstarker 5,5-kW-Seitenkanalverdichter
- Für große Rauch- und Staubmengen
- Für den Dauerbetrieb ausgelegt
- 100 % Einschaltdauer
- 10 m² Filterfläche
- KemTex® ePTFE-Membran-Filterpatrone
- Hoher Abscheidegrad ≥ 99,9 %
- Staubklasse M
- Automatische, differenzdruckgesteuerte Filterabreinigung
- Abreinigung mittels Rotationsdüse
- Filterabreinigung während des laufenden Betriebs
- Integrierte Filterüberwachung
- 40-Liter-Staubsammelbehälter
- Automatische Anpassung des Absaugvolumenstroms
- 4 × NW 45 Anschlüsse für Einzelarbeitsplätze
- 1 × NW 100 Anschluss für Rohrleitungssysteme
- Für Brenner-, Roboter- und Düsenabsaugung geeignet
- 3 × 400 V / 50 Hz Netzanschluss
Produkt Features
- Typische Anwendungsbeispiele
- MIG/MAG-Schweißen mit Absaugbrenner
- Brennerintegrierte Schweißrauchabsaugung
- Roboter-Schweißanlagen
- Automatisierte Schweißzellen
- Von KEMPER vorgesehene Laseranwendungen
- Absaugung über Hochvakuum-Absaugarme
- Punktuelle Absaugung über Schlitz- oder Trichterdüsen
- Mehrplatzanlagen mit bis zu vier Schweißarbeitsplätzen
- Zentrale Hochvakuum-Absaugsysteme
- Schweißarbeiten an Stahl
- Schweißarbeiten an Aluminium
- Schweißarbeiten an Edelstahl
- Maschinen- und Anlagenbau
- Metall- und Stahlbau
- Fahrzeug- und Nutzfahrzeugbau
- Industrielle Serienfertigung
- Automatisierte Produktionslinien
- Fertigungsbereiche mit großen Rauch- und Staubmengen
- Anwendungen mit dauerhaftem Schweißbetrieb
