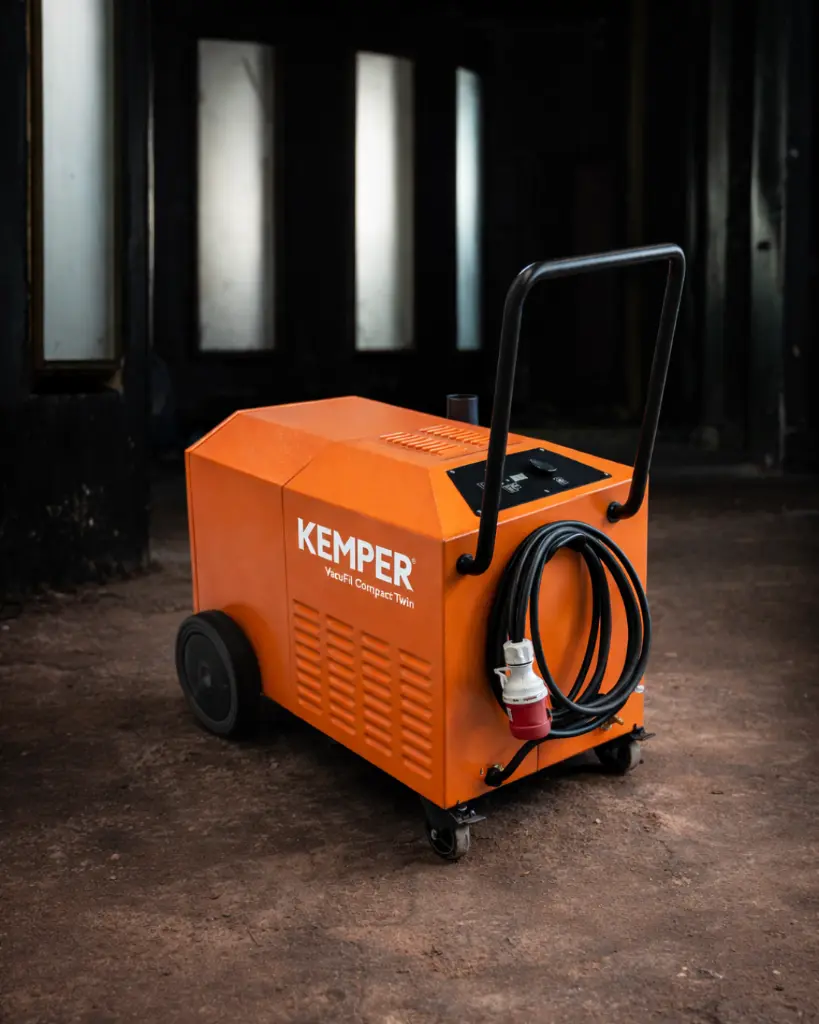

KEMPER VacuFil Compact Twin 82380 – Hochvakuum-Schweißrauchabsaugung für zwei Arbeitsplätze

Das KEMPER VacuFil Compact Twin 82380 ist eine leistungsstarke und kompakte Hochvakuum-Absauganlage für zwei Schweißarbeitsplätze. Das Gerät wurde speziell für die Brennerabsaugung, große Rauch- und Staubmengen sowie den regelmäßigen bis dauerhaften industriellen Einsatz entwickelt. Zwei separate Anschlüsse mit jeweils NW 45/63 mm ermöglichen die flexible Anbindung von Absaugbrennern an zwei Arbeitsplätzen.

Mit einer maximalen Absaugleistung von 280 m³/h, einem Unterdruck von bis zu 32.000 Pa und einem leistungsstarken 3,8-kW-Seitenkanalverdichter bietet das VacuFil Compact Twin hohe Leistungsreserven für die direkte Erfassung von Schweißrauch. Die integrierte KemTex® ePTFE-Filterpatrone verfügt über 6,7 m² Filterfläche, erreicht einen Abscheidegrad von ≥ 99,9 % und entspricht der Staubklasse M.

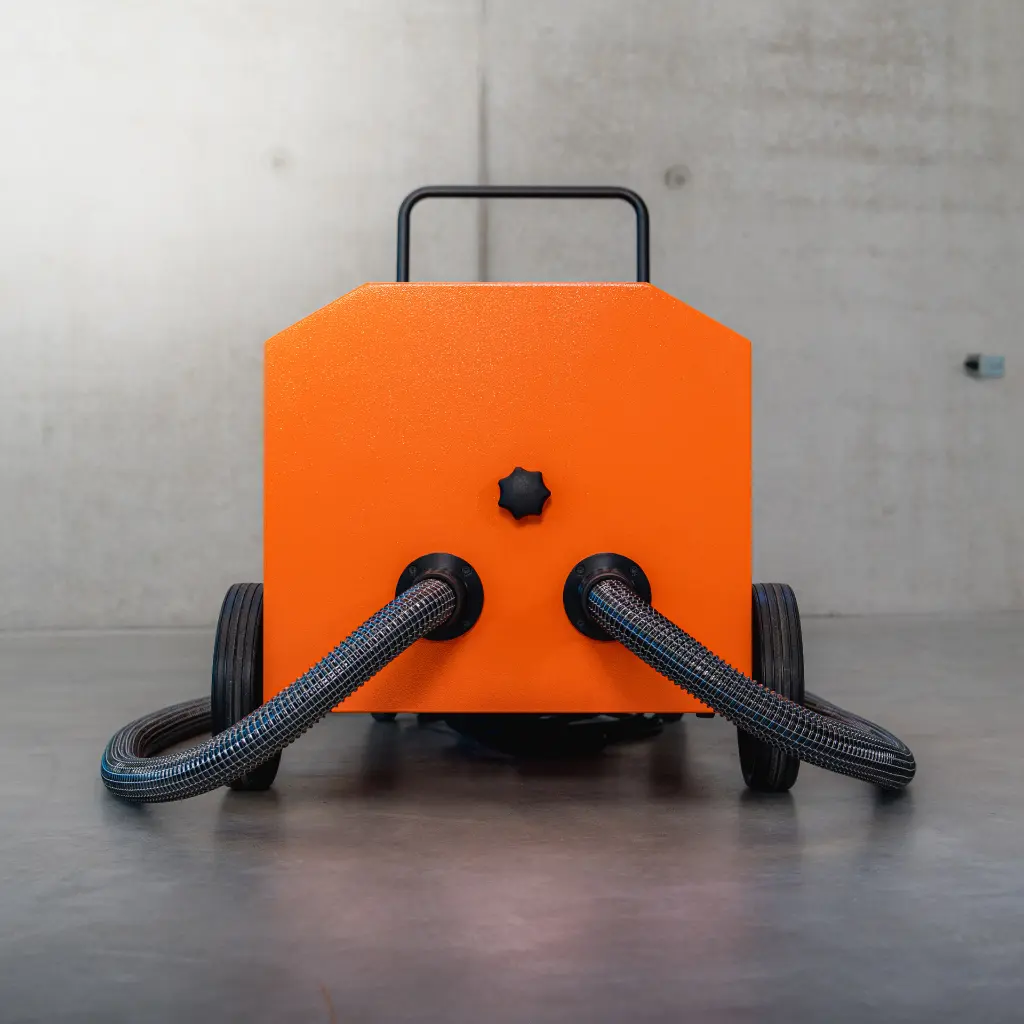

Hochvakuumabsaugung für zwei Arbeitsplätze

Der entscheidende Vorteil des VacuFil Compact Twin gegenüber dem normalen VacuFil Compact ist die Möglichkeit, zwei Arbeitsplätze mit einer Anlage zu versorgen.

Hierfür verfügt das Gerät über zwei Anschlüsse mit jeweils NW 45/63 mm. Damit können beispielsweise zwei geeignete Absaugbrenner beziehungsweise Absaugleitungen angeschlossen werden. KEMPER nennt die hohe Flexibilität durch diese beiden Anschlüsse ausdrücklich als einen der Hauptvorteile des Systems.

Das macht das VacuFil Compact Twin besonders interessant für Werkstätten und Fertigungsbereiche, in denen zwei Schweißer eine gemeinsame Hochvakuum-Absauganlage nutzen sollen.

Bis zu 32.000 Pa Unterdruck

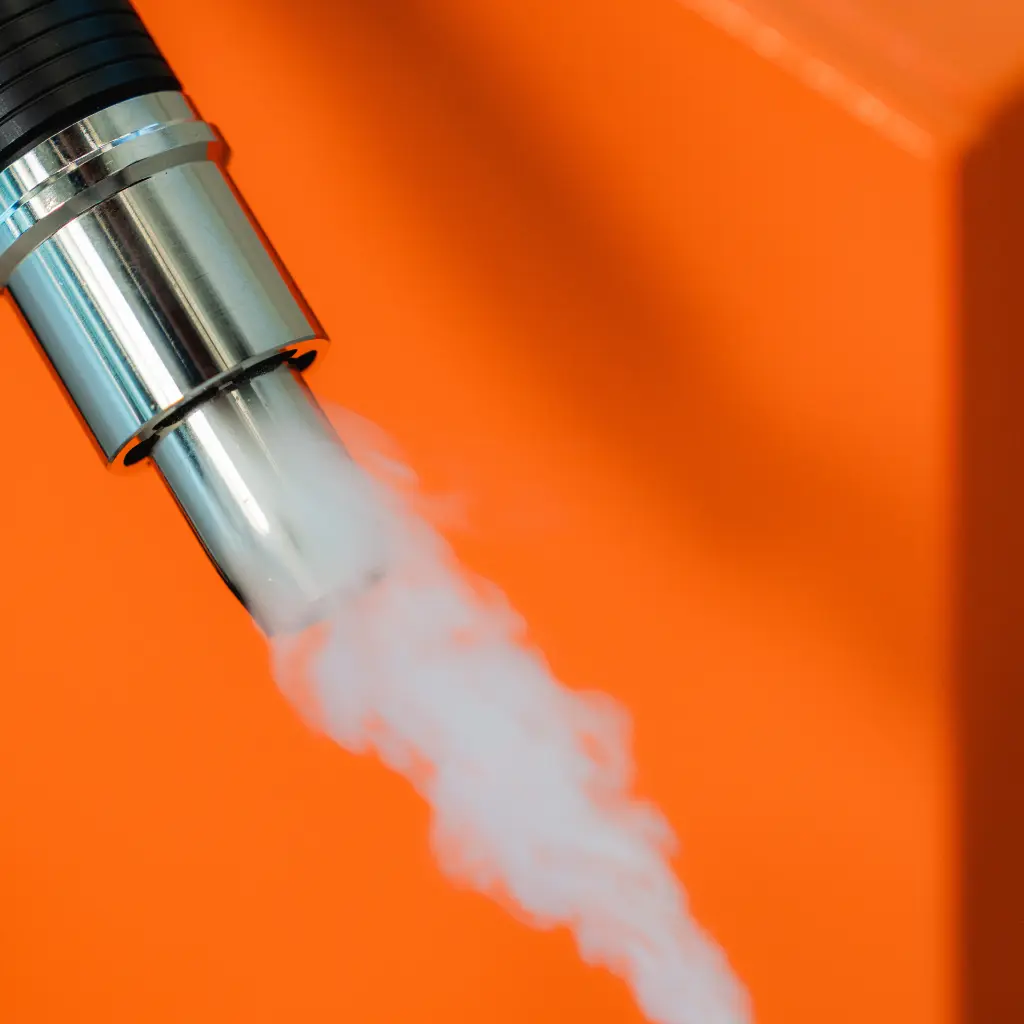

Für eine wirkungsvolle brennerintegrierte Schweißrauchabsaugung ist ein hoher Unterdruck erforderlich. Das VacuFil Compact Twin erreicht einen maximalen Unterdruck von 32.000 Pa.

Der integrierte 3,8-kW-Seitenkanalverdichter liefert:

• maximal 280 m³/h Absaugleistung
• 215 m³/h bei 18.000 Pa
• bis zu 32.000 Pa Unterdruck
• 3,8 kW Motorleistung

Damit ist das Gerät für die punktuelle Erfassung von Schweißrauch unmittelbar an der Entstehungsstelle ausgelegt.

6,7 m² KemTex® ePTFE-Filterpatrone

Im VacuFil Compact Twin arbeitet eine abreinigbare KemTex® Filterpatrone mit ePTFE-Membran. Die Filterfläche beträgt 6,7 m², der angegebene Abscheidegrad liegt bei ≥ 99,9 % und die Filterpatrone entspricht der Staubklasse M.

Durch die ePTFE-Membran wird eine effiziente Oberflächenfiltration ermöglicht. Die Konstruktion ist gleichzeitig auf die automatische Abreinigung der Filterpatrone abgestimmt.

Automatische Filterabreinigung mittels Rotationsdüse

Im Gegensatz zu einem klassischen Speicherfilter besitzt das VacuFil Compact Twin einen abreinigbaren Filter.

Die Betriebsanleitung nennt ausdrücklich eine Rotationsdüse als Abreinigungsverfahren. Dadurch kann die Filterpatrone während ihrer Nutzungsdauer wiederholt von angelagerten Partikeln befreit werden.

Gerade bei großen Rauch- und Staubmengen sowie dauerhaft genutzten Schweißarbeitsplätzen ist dieses Filtersystem ein wesentlicher Vorteil.

Stufenlos regelbare Absaugleistung

Die Absaugleistung kann stufenlos voreingestellt werden. Dadurch lässt sich das VacuFil Compact Twin an unterschiedliche Absaugbrenner und Anwendungen anpassen.

KEMPER nennt die stufenlose Vorwahl der Absaugleistung ausdrücklich als Vorteil beim Einsatz unterschiedlicher Absaugbrenner.

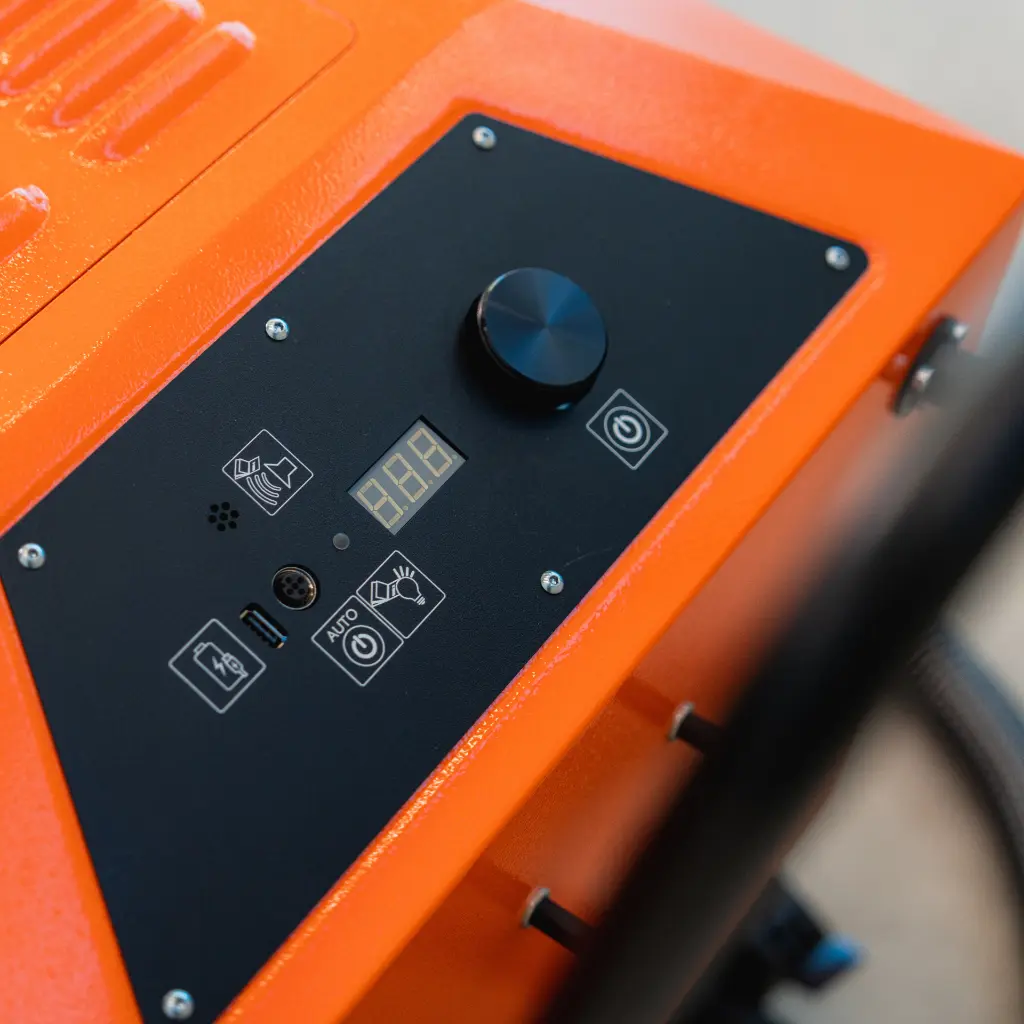

Einfache Einknopfbedienung

Für den täglichen Werkstatteinsatz setzt KEMPER auf eine bewusst einfache Bedienung. Die Anlage besitzt eine intuitive Einknopfsteuerung, die laut Hersteller auch mit Arbeitshandschuhen bedient werden kann.

Zusätzlich gehören eine Überwachung der Absaugleistung sowie eine USB-Typ-A-Ladebuchse zu den genannten Ausstattungsmerkmalen.

Für dauerhaften Betrieb ausgelegt

KEMPER positioniert das VacuFil Compact Twin für große Rauch- und Staubmengen, regelmäßigen Einsatz und Brennerabsaugung. Die Betriebsanleitung gibt eine Einschaltdauer von 100 % an.

Damit eignet sich die Anlage besonders für professionelle Fertigungsbereiche, in denen die Schweißrauchabsaugung über längere Zeiträume zuverlässig verfügbar sein muss.

Geeignete Schweißverfahren und Werkstoffe

KEMPER nennt für das VacuFil Compact Twin insbesondere MIG/MAG-Schweißen als vorgesehenes Verfahren.

Als geeignete Werkstoffe werden angegeben:

• Stahl
• Aluminium
• Edelstahl

Druckluftversorgung beachten

Für die automatische Filterabreinigung benötigt das VacuFil Compact Twin eine externe Druckluftversorgung.

Die Betriebsanleitung nennt:

• 6–8 bar Druckluftversorgung
• 400 Nl/min Druckluftbedarf
• Druckluftqualität 2:4:2 nach ISO 8573-1

Diese Anforderungen sollten bei der Planung des Aufstellortes berücksichtigt werden.

Optionales Zubehör

Für das VacuFil Compact Twin bietet KEMPER zahlreiche Erweiterungen an. Dazu gehören unter anderem:

• Start-Stopp-Automatik
• automatische Absaugleistungsregelung
• Hochvakuum-Saugschläuche in verschiedenen Längen
• Anschlussstutzen für Schweißpistolen
• Schlitzdüsen
• Trichterdüsen
• Werkzeugschale mit Cup Holder
• Y-Verteiler für Start-Stopp-Automatik
• H13 HEPA-Filter
• Vorfiltermatten
• Einweg-Entsorgungsbehälter
• KemTex® ePTFE-Ersatzfilter
