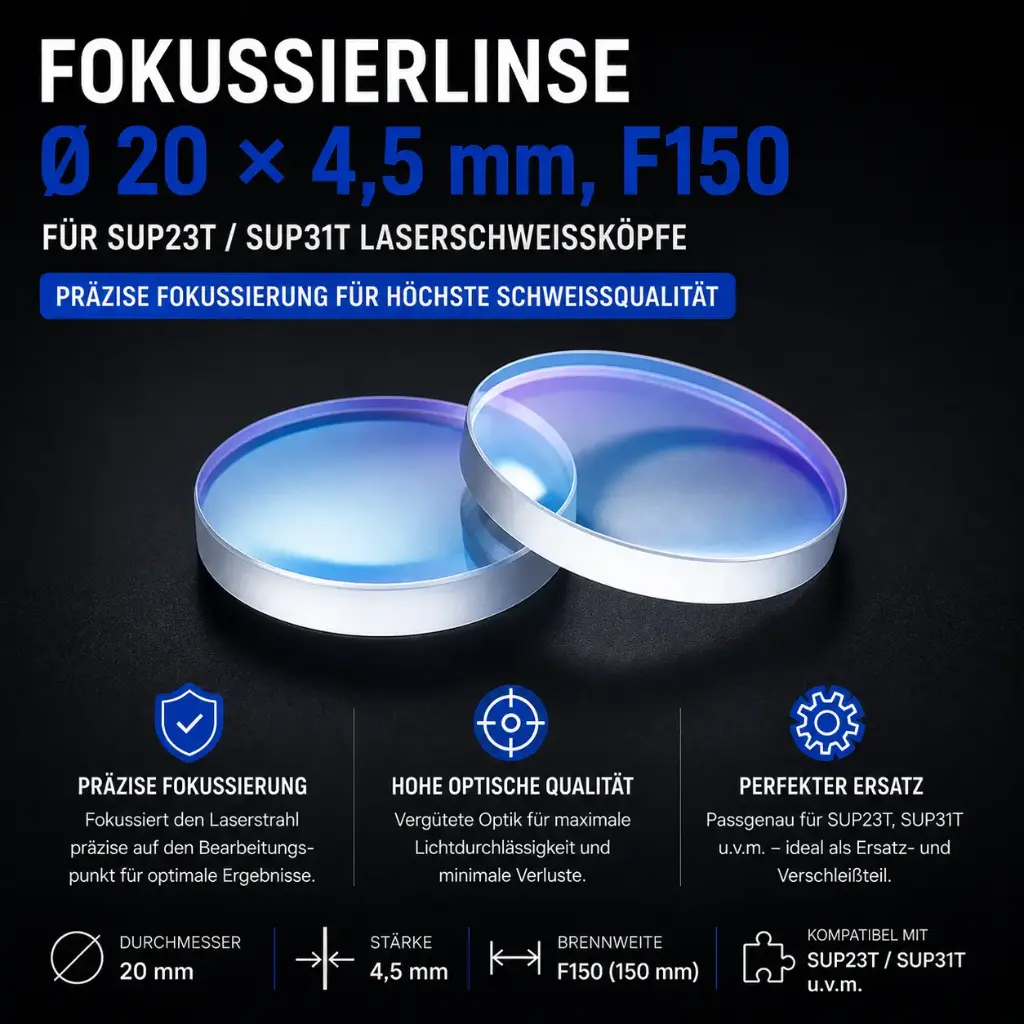

Fokussierlinse Ø 20 × 4,5 mm F150 – für SUP23T / SUP31T / SUP Laserschweißköpfe

Die Fokussierlinse Ø 20 × 4,5 mm mit Brennweite F150 ist eine hochwertige Ersatzoptik für kompatible SUP / SuperLaserCut Laserschweißköpfe. Sie dient dazu, den kollimierten Laserstrahl präzise auf den Bearbeitungspunkt zu fokussieren und ist damit ein entscheidendes optisches Bauteil für eine gleichmäßige und zuverlässige Laserbearbeitung.

Mit einem Durchmesser von 20 mm, einer Stärke von 4,5 mm und einer Brennweite von 150 mm eignet sich die Fokuslinse insbesondere als Ersatz für beschädigte, verschmutzte oder verschlissene Optiken in handgeführten Faserlaser-Schweißsystemen. Die angegebenen technischen Abmessungen entsprechen den Produktdaten von BeamDeals.

Präzise Fokussierung beim Laserschweißen

Die Fokussierlinse bündelt den zuvor kollimierten Laserstrahl auf den gewünschten Bearbeitungspunkt. Die Brennweite beeinflusst dabei unter anderem Fokusdurchmesser, Tiefenschärfe und Arbeitsabstand des Lasersystems.

Eine einwandfreie Fokuslinse ist daher wesentlich für:

• präzise Energieeinbringung in das Werkstück
• reproduzierbare Schweißergebnisse
• konstante Einschweißtiefe
• stabile Fokuslage
• zuverlässigen Betrieb des Laserschweißkopfes
• optimale Nutzung der verfügbaren Laserleistung

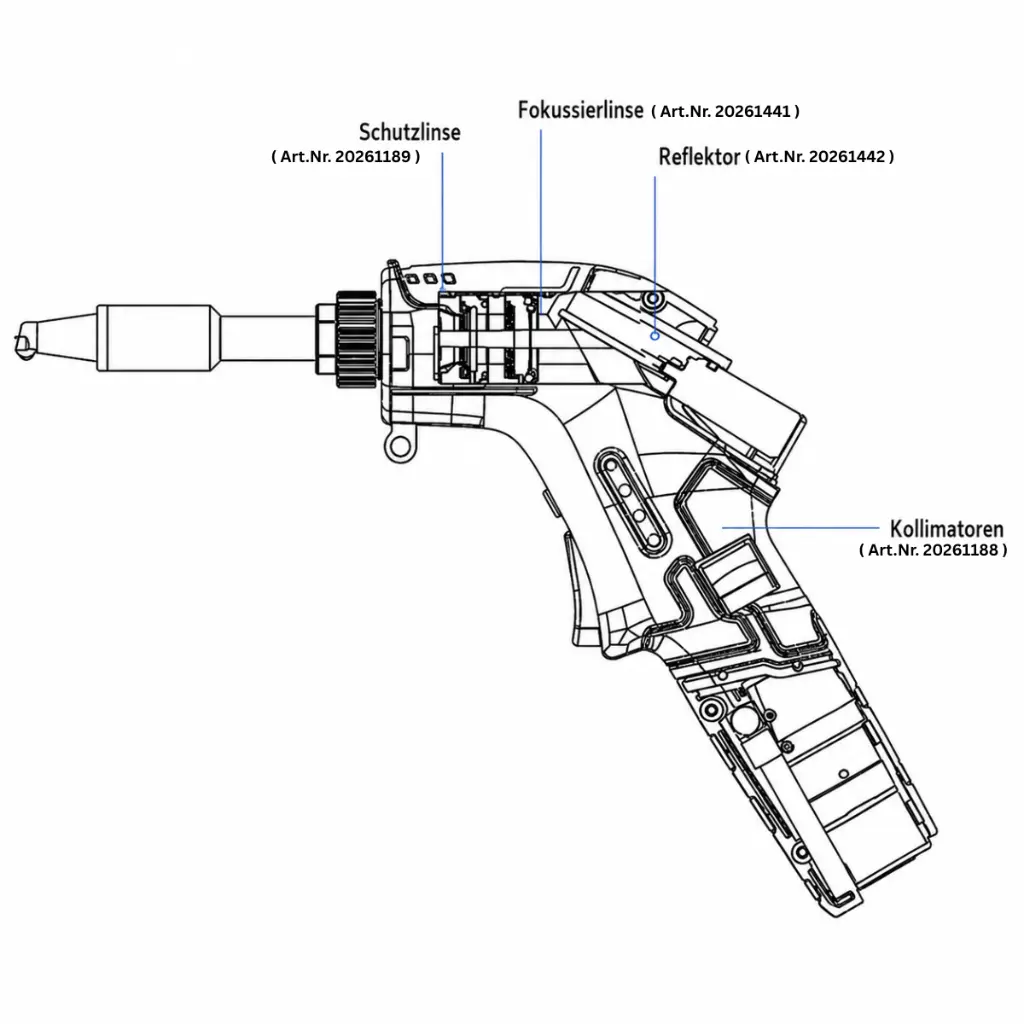

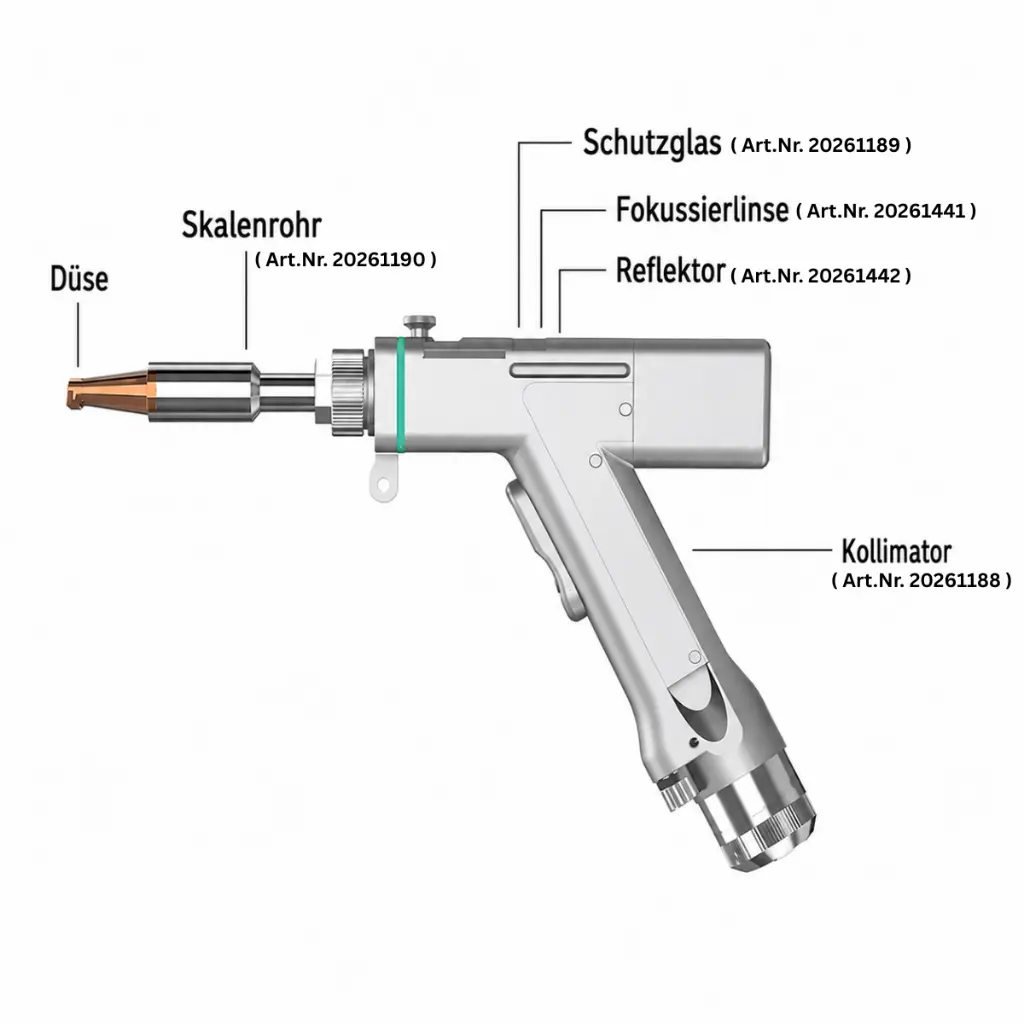

Passend für SUP Laserschweißköpfe

Die Fokussierlinse ist laut Produktquelle für folgende SUP / SuperLaserCut Laserköpfe geeignet:

• SUP20S
• SUP20T
• SUP21T
• SUP23S
• SUP23T
• SUP31T
• SW150

Wann sollte die Fokussierlinse ausgetauscht werden?

Fokuslinsen gehören zu den wichtigen optischen Komponenten eines Laserschweißkopfes. Durch Verschmutzungen, Rauch, Spritzer oder Beschädigungen der optischen Oberfläche kann sich die Leistung im Laufe der Zeit verschlechtern.

Ein Austausch sollte insbesondere geprüft werden, wenn:

• sich Beläge oder Schleier nicht mehr durch eine geeignete Optikreinigung entfernen lassen
• Einbrände oder Punktdefekte sichtbar sind
• Kratzer oder Schäden an der Antireflexbeschichtung vorhanden sind
• die Einschweißtiefe abnimmt, obwohl die Schweißparameter unverändert sind
• der Laserkopf ungewöhnlich warm wird
• die Fokuslage nicht mehr reproduzierbar eingestellt werden kann

Diese Symptome werden auch von BeamDeals als Hinweise auf eine verschlissene oder beschädigte Fokusoptik beschrieben.

Warum eine beschädigte Fokuslinse rechtzeitig wechseln?

Eine beschädigte oder verunreinigte optische Oberfläche kann einen Teil der Laserstrahlung absorbieren. Dadurch erwärmt sich die Linse und ihre optischen Eigenschaften können sich verändern. In der Praxis kann dies zu einer Verschiebung des Fokus und einer nachlassenden Bearbeitungsleistung führen. BeamDeals beschreibt diesen Effekt als „thermal lensing“.

Ein rechtzeitiger Austausch der Fokuslinse trägt daher dazu bei, eine konstante Prozessqualität zu erhalten und weitere Schäden an den optischen Komponenten des Laserschweißkopfes zu vermeiden.

Ideal als Ersatzteil für die Wartung

Gerade bei professionell eingesetzten Laserschweißanlagen empfiehlt es sich, wichtige Verschleiß- und Ersatzteile auf Lager zu halten. Eine beschädigte Fokuslinse kann dazu führen, dass der Laserschweißkopf nicht mehr zuverlässig eingesetzt werden kann.

Die Fokussierlinse D20 × T4,5 F150 eignet sich daher sowohl für den direkten Austausch als auch zur Bevorratung in Werkstatt, Service oder Produktion.
