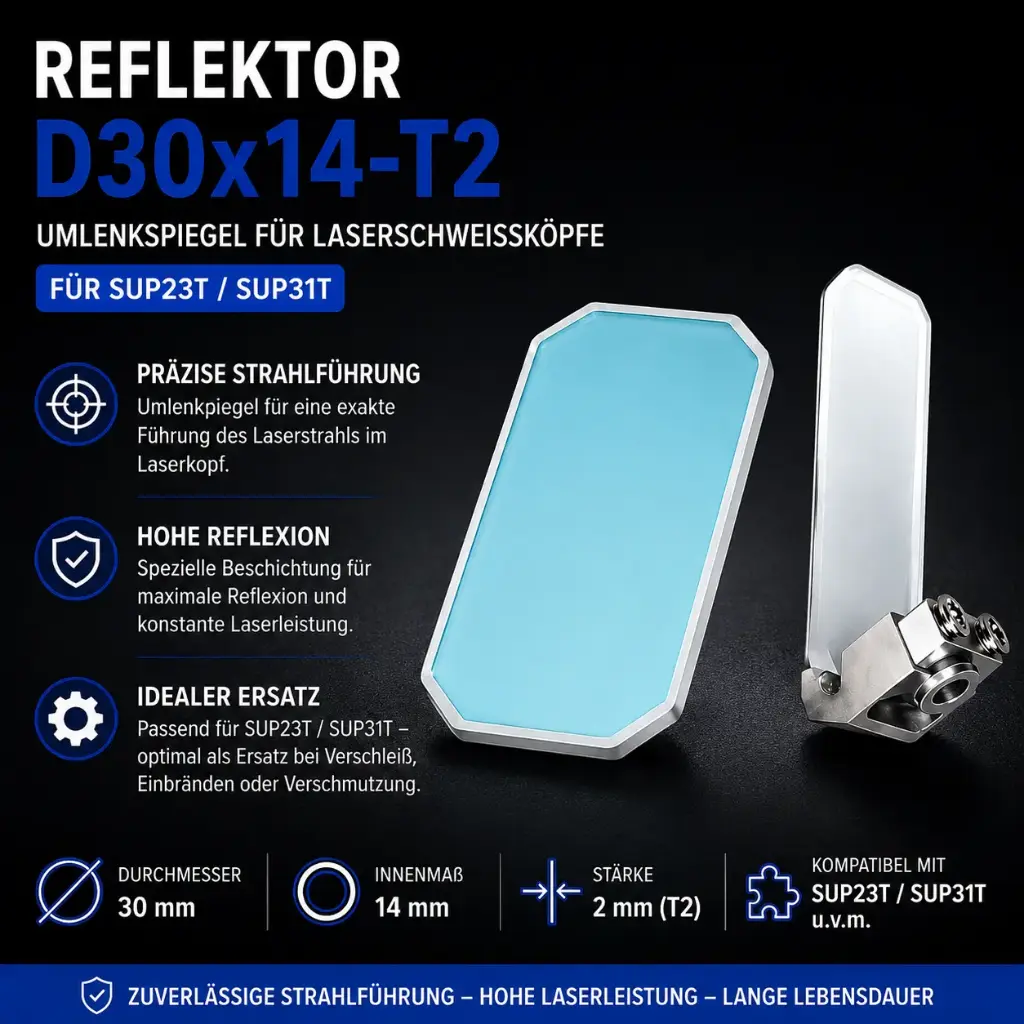

Reflektor D30x14-T2 – Umlenkspiegel für SUP23T / SUP31T Laserschweißkopf

Der Reflektor D30x14-T2 ist ein optisches Ersatz- und Verschleißteil für kompatible SUP Laserschweißköpfe. Als präziser Umlenkspiegel übernimmt der Reflektor eine wichtige Funktion innerhalb der Strahlführung: Der Laserstrahl wird im Schweißkopf gezielt umgelenkt und anschließend über die weiteren optischen Komponenten zum Bearbeitungspunkt geführt.

Die spezielle Reflexionsbeschichtung ist darauf ausgelegt, einen möglichst hohen Anteil der Laserleistung zu reflektieren. Dadurch trägt ein sauberer und unbeschädigter Reflektor wesentlich zu einer stabilen Strahlführung, zuverlässigen Leistungsübertragung und konstanten Schweißqualität bei.

Der Reflektor eignet sich insbesondere als Ersatz für verschmutzte, beschädigte, verfärbte oder eingebrannte Umlenkspiegel und ist damit ein wichtiges Ersatzteil für Wartung und Instandhaltung professioneller Laserschweißanlagen.

Funktion des Reflektors im Laserschweißkopf

Der Reflektor ist Bestandteil des optischen Systems eines Laserschweißkopfes. Seine Aufgabe besteht darin, den Laserstrahl innerhalb des Kopfes in die vorgesehene Richtung umzulenken.

Dabei ist eine möglichst verlustarme Reflexion besonders wichtig. Selbst ein kleiner absorbierter Anteil der Laserenergie kann bei hohen Laserleistungen zu einer erheblichen Erwärmung des Spiegels führen. BeamDeals weist darauf hin, dass Verschmutzungen oder Schäden der Reflexionsschicht die lokale Absorption erhöhen können. Dadurch kann sich der Spiegel thermisch verformen, wodurch wiederum Strahlführung und Fokus beeinträchtigt werden können.

Ein technisch einwandfreier Reflektor trägt deshalb wesentlich zu einer zuverlässigen Funktion des gesamten Laserschweißkopfes bei.

Typische Anwendungsbeispiele

Der Reflektor D30x14-T2 eignet sich insbesondere für:

• Wartung von SUP23T Laserschweißköpfen
• Reparatur von handgeführten Laserschweißgeräten
• Austausch nach einem Optikschaden
• Austausch bei eingebrannten Stellen auf der Spiegelfläche
• Austausch bei Belag- oder Schmutzbildung
• Wiederherstellung der ursprünglichen Laserleistung nach einem beschädigten Reflektor
• Wartung professioneller Faserlaser-Schweißanlagen
• vorbeugende Instandhaltung von Laserschweißsystemen
• Bevorratung als Ersatzteil für Service und Werkstatt
• industrielle Laserschweißanlagen im regelmäßigen Produktionseinsatz

Wann sollte der Reflektor ausgetauscht werden?

Der Zustand der Spiegeloberfläche sollte bei der Wartung des Laserschweißkopfes regelmäßig kontrolliert werden.

Ein Austausch empfiehlt sich insbesondere bei:

• matten Stellen auf der Spiegelfläche
• sichtbaren Verfärbungen
• Einbrandstellen
• Kratzern
• Abplatzungen der Reflexionsbeschichtung
• unerklärlichem Rückgang der Laserleistung am Werkstück
• auffälliger Erwärmung des Spiegelträgers

Diese Merkmale werden auch von BeamDeals als typische Hinweise auf einen notwendigen Austausch genannt.

Warum ein beschädigter Reflektor problematisch ist

Verschmutzungen, Rauchablagerungen oder Beschädigungen der Reflexionsschicht können dazu führen, dass lokal mehr Laserenergie absorbiert wird.

Bei hohen Laserleistungen kann bereits ein geringer zusätzlicher Absorptionsanteil eine starke Erwärmung verursachen. Im ungünstigen Fall verformt sich der Spiegel thermisch. Dadurch kann der Laserstrahl nicht mehr korrekt geführt werden und die Qualität des Fokus verschlechtert sich.

Bei fortschreitender Beschädigung kann die Reflexionsschicht schließlich vollständig durchbrennen. BeamDeals empfiehlt deshalb, Spiegelflächen nicht trocken abzureiben und einen Spiegel bereits bei ersten matten Stellen auszutauschen.
